一、前言

闲聊 canal 系列基于版本 1.1.5

介绍下今天的猪脚 canal

  • 官方定位

基于数据库增量日志解析,提供增量数据订阅&消费,目前主要支持了mysql

  • 业务场景

基于日志增量订阅&消费支持的业务:

  1. 数据库镜像
  2. 数据库实时备份
  3. 多级索引 (卖家和买家各自分库索引)
  4. search build
  5. 业务cache刷新
  6. 价格变化等重要业务消息

二、原理介绍

2.1 MySQL 主备复制

主备复制

从上层来看,复制分成三步:

  1. master 将改变记录到**二进制日志(binary log)**中(这些记录叫做二进制日志事件,binary log events,可以通过 show binlog events 进行查看);
  2. slave 将 master 的 binary log events 拷贝到它的中继日志(relay log)
  3. slave 重做中继日志中的事件,将改变反映它自己的数据。

2.2 canal 的工作原理

canal

原理相对比较简单:

  1. canal 模拟 mysql slave 的交互协议,伪装自己为 mysql slave,向 mysql master 发送 dump 协议
  2. mysql master 收到 dump 请求,开始推送 binary log 给 slave(也就是canal)
  3. canal 解析 binary log 对象(原始为 byte 流)

2.3 canal 架构

architecture

说明:

  • server 代表一个 canal 运行实例,对应于一个 jvm
  • instance 对应于一个数据队列 (1个 server 对应 1..n 个 instance)

instance 模块:

  • eventParser (数据源接入,模拟slave协议和master进行交互,协议解析)
  • eventSink (Parser和Store链接器,进行数据过滤,加工,分发的工作)
  • eventStore (数据存储)
  • metaManager (增量订阅&消费信息管理器)

概念还是建议都看看,会方便看源码

对应的源码结构

sourcecode

目录结构把每个模块都很清晰的展示出来了,肉眼直接识别(顾名思义)。

简单描述下每个模块的功能:

  • common模块:主要是提供了一些公共的工具类和接口。
  • connector模块:提供 mq 交互的能力,里面有类似于 dubbo 的 @SPI 机制
  • deployer模块:通过该模块提供的CanalLauncher来启动canal server
  • filter模块:给 parse 和 sink 模块提供 filter 能力的模块
  • client模块:canal的客户端。核心接口为 CanalConnector
  • client-adapter:内置客户端数据同步功能
  • example模块:提供 client 模块使用案例。
  • protocol模块:client和server模块之间的通信协议
  • server模块:canal服务器端。核心接口为CanalServer
  • instance模块:一个server有多个instance。每个instance都会模拟成一个mysql实例的slave。instance模块有四个核心组成部分:parser模块、sink模块、store模块,meta模块。核心接口为CanalInstance
  • parser模块:数据源接入,模拟slave协议和master进行交互,协议解析。parser模块依赖于dbsync、driver模块。
  • driver模块和dbsync模块:从这两个模块的artifactId(canal.parse.driver、canal.parse.dbsync),就可以看出来,这两个模块实际上是parser模块的组件。事实上parser 是通过driver模块与mysql建立连接,从而获取到binlog。由于原始的binlog都是二进制流,需要解析成对应的binlog事件,这些binlog事件对象都定义在dbsync模块中,dbsync 模块来自于淘宝的tddl。
  • sink模块:parser和store链接器,进行数据过滤,加工,分发的工作。核心接口为CanalEventSink
  • store模块:数据存储。核心接口为CanalEventStore
  • meta模块:增量订阅&消费信息管理器,核心接口为CanalMetaManager,主要用于记录canal消费到的mysql binlog的位置,

三、准备 MySQL

默认已经安装好 MySQL

3.1 检查 MySQL 是否满足要求

Mac 系统

启动

1
2
3
$ sudo support-files/mysql.server start
Starting MySQL
 SUCCESS!

连接

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
$ mysql -u root
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 4
Server version: 5.7.22-log MySQL Community Server (GPL)

Copyright (c) 2000, 2018, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql>

查看

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
mysql> show variables like '%log_bin%';
+---------------------------------+---------------------------------------+
| Variable_name                   | Value                                 |
+---------------------------------+---------------------------------------+
| log_bin                         | ON                                    |
| log_bin_basename                | /usr/local/mysql/data/mysql-bin       |
| log_bin_index                   | /usr/local/mysql/data/mysql-bin.index |
| log_bin_trust_function_creators | OFF                                   |
| log_bin_use_v1_row_events       | OFF                                   |
| sql_log_bin                     | ON                                    |
+---------------------------------+---------------------------------------+
6 rows in set (0.01 sec)
  • log_bin 必须是 ON,如果是 OFF 则需要编辑配置文件 my.cnf

3.2 配置 MySQL

1
2
3
4
5
$ cat /etc/my.cnf
[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义,不要和 canal 的 slaveId 重复
  • 配置了后需要重启 mysql 服务
  • 目前 canal 支持所有模式的增量订阅(但配合同步时,因为 statement 只有sql,没有数据,无法获取原始的变更日志,所以一般建议为ROW模式)

3.3 设置账号

1
2
3
4
5
6
-- 创建账号,可以使用已有账号
CREATE USER canal IDENTIFIED BY 'canal';
-- 授权
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';
-- GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ;
FLUSH PRIVILEGES;
  • MySQL slave 的权限需要 SELECT, REPLICATION SLAVE, REPLICATION CLIENT
  • 因为 canal 账号后续 admin 模块使用,需要删除和编辑权限,直接用GRANT ALL PRIVILEGES ON *.* TO 'canal'@'%' ; 更方便。

四、运行单机例子

4.1 使用下载包

参考官方文档

默认配置只需要改 instance 的配置,我这里没有主从的配置,就一台 MySQL,关注下面配置项:

1
2
3
4
5
6
7
8
# 主库的地址
canal.instance.master.address=127.0.0.1:3306
# 数据库账号密码(有 slave 权限)
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal

# 这个你可以自指定,不过大于 v1.0.26+ 会自动创建
# canal.instance.mysql.slaveId=0

不过如果你的运行环境是单核的,需要将 canal.properties 下的 canal.instance.parser.parallel 设置为 false。

instance 的名称对应的是文件夹,如下 example

1
2
3
4
5
6
7
8
9
$ ls -l
total 48
-rwxrwxrwx@ 1 tc  staff  5794 12 28 15:57 canal.properties
-rwxrwxrwx@ 1 tc  staff   291  8 31  2019 canal_local.properties
drwxrwxrwx@ 5 tc  staff   160 12 28 15:14 example
-rwxrwxrwx@ 1 tc  staff  3437  2 28  2020 logback.xml
drwxrwxrwx@ 3 tc  staff    96 11 27  2018 metrics
drwxrwxrwx@ 8 tc  staff   256  8 22 13:14 spring
-rwxrwxrwx@ 1 tc  staff  2124 12 28 16:24 sync_dev.properties

运行起来后默认是文件模式,会创建文件:

1
2
3
4
5
$ ls -l
total 1912
-rw-r--r--@ 1 tc  staff  913408 12 30 13:37 h2.mv.db
-rwxrwxrwx@ 1 tc  staff    2106  8 22 13:14 instance.properties
-rw-r--r--@ 1 tc  staff     338 12 30 13:37 meta.dat

4.2 镜像

参考官方文档

下载脚本执行:

1
sh run.sh -e canal.auto.scan=false -e canal.destinations=base_test -e canal.instance.master.address=127.0.0.1:3306 -e  canal.instance.dbUsername=canal -e canal.instance.dbPassword=canal -e canal.instance.connectionCharset=UTF-8 -e canal.instance.tsdb.enable=true -e canal.instance.gtidon=false;

查看镜像的运行情况:

1
2
3
$ docker ps
CONTAINER ID   IMAGE                COMMAND                  CREATED              STATUS              PORTS                                                          NAMES
6b022c5f435f   canal/canal-server   "/alidata/bin/main.s…"   About a minute ago   Up About a minute   0.0.0.0:9100->9100/tcp, 0.0.0.0:11110-11112->11110-11112/tcp   canal-server

查看镜像日志:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
$ docker logs 6b022c5f435f
DOCKER_DEPLOY_TYPE=VM
==> INIT /alidata/init/02init-sshd.sh
==> EXIT CODE: 0
==> INIT /alidata/init/fix-hosts.py
==> EXIT CODE: 0
==> INIT DEFAULT
Generating SSH1 RSA host key:                              [  OK  ]
Starting sshd:                                             [  OK  ]
Starting crond:                                            [  OK  ]
==> INIT DONE
==> RUN /home/admin/app.sh
==> START ...
start canal ...
start canal successful
==> START SUCCESSFUL ...

START SUCCESSFUL ... 表示成功

按手册镜像启动报数据库连接错误 (https://github.com/alibaba/canal/issues/1339)

4.3 Intellij 启动

canal/deployer/src/main/resources/logback.xml 文件的日志路径改下:

1
2
3
<File>../logs/${destination}/${destination}.log</File>

<File>/Users/tc/Documents/workspace_2020/canal/logs/${destination}/${destination}.log</File>

找到 com.alibaba.otter.canal.deployer.CanalLauncher#main 然后直接运行即可。

运行后控制台也没啥日志,可以在 canal/logs 下看到日志。

正常启动日志:

1
2
3
4
5
2020-12-30 11:14:01.111 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## set default uncaught exception handler
2020-12-30 11:14:01.159 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## load canal configurations
2020-12-30 11:14:02.266 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## start the canal server.
2020-12-30 11:14:02.360 [main] INFO  com.alibaba.otter.canal.deployer.CanalController - ## start the canal server[30.11.176.115(30.11.176.115):11111]
2020-12-30 11:14:02.497 [main] INFO  com.alibaba.otter.canal.deployer.CanalStarter - ## the canal server is running now ......

五、运行 admin

5.1 创建数据库表

先要把 admin 项目依赖的数据库创建好

  • 找到SQL

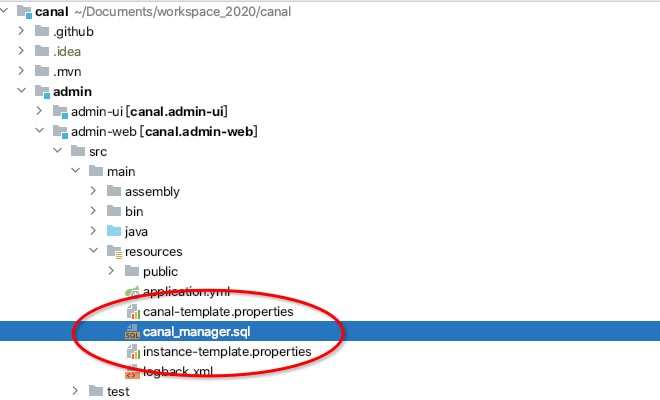

/zh-cn/2021/01/01/canal-prepare/cp.05.jpg

  • 初始化SQL

命令操作

1
2
3
4
5
# 连接到数据库
mysql -u root -p

# 导入初始化SQL
> source conf/canal_manager.sql

一般用 Navicat 操作,直接通过有权限的账号连接上去,然后执行SQL内容即可。

5.2 Intellij 启动

  • 运行

直接启动会报错:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Caused by: io.ebean.config.BeanNotEnhancedException: Bean class com.alibaba.otter.canal.admin.model.CanalConfig is not enhanced? Check packages specified in ebean.mf. If you are running in IDEA or Eclipse check that the enhancement plugin is installed. See https://ebean.io/docs/trouble-shooting#not-enhanced
	at io.ebeaninternal.server.deploy.BeanDescriptorManager.setEntityBeanClass(BeanDescriptorManager.java:1580)
	at io.ebeaninternal.server.deploy.BeanDescriptorManager.createByteCode(BeanDescriptorManager.java:1445)
	at io.ebeaninternal.server.deploy.BeanDescriptorManager.readDeployAssociations(BeanDescriptorManager.java:1354)
	at io.ebeaninternal.server.deploy.BeanDescriptorManager.readEntityDeploymentAssociations(BeanDescriptorManager.java:770)
	at io.ebeaninternal.server.deploy.BeanDescriptorManager.deploy(BeanDescriptorManager.java:374)
	at io.ebeaninternal.server.core.InternalConfiguration.<init>(InternalConfiguration.java:197)
	at io.ebeaninternal.server.core.DefaultContainer.createServer(DefaultContainer.java:124)
	at io.ebeaninternal.server.core.DefaultContainer.createServer(DefaultContainer.java:35)
	at io.ebean.EbeanServerFactory.createInternal(EbeanServerFactory.java:109)
	at io.ebean.EbeanServerFactory.create(EbeanServerFactory.java:70)
	at com.alibaba.otter.canal.admin.config.EbeanConfig.ebeanServer(EbeanConfig.java:38)
	at com.alibaba.otter.canal.admin.config.EbeanConfig$$EnhancerBySpringCGLIB$$1b6fbe49.CGLIB$ebeanServer$0(<generated>)
	at com.alibaba.otter.canal.admin.config.EbeanConfig$$EnhancerBySpringCGLIB$$1b6fbe49$$FastClassBySpringCGLIB$$3981d1d4.invoke(<generated>)
	at org.springframework.cglib.proxy.MethodProxy.invokeSuper(MethodProxy.java:228)
	at org.springframework.context.annotation.ConfigurationClassEnhancer$BeanMethodInterceptor.intercept(ConfigurationClassEnhancer.java:361)
	at com.alibaba.otter.canal.admin.config.EbeanConfig$$EnhancerBySpringCGLIB$$1b6fbe49.ebeanServer(<generated>)
	at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke0(Native Method)
	at java.base/jdk.internal.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62)
	at java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
	at java.base/java.lang.reflect.Method.invoke(Method.java:566)
	at org.springframework.beans.factory.support.SimpleInstantiationStrategy.instantiate(SimpleInstantiationStrategy.java:154)
	... 17 common frames omitted

新知识点 ebean

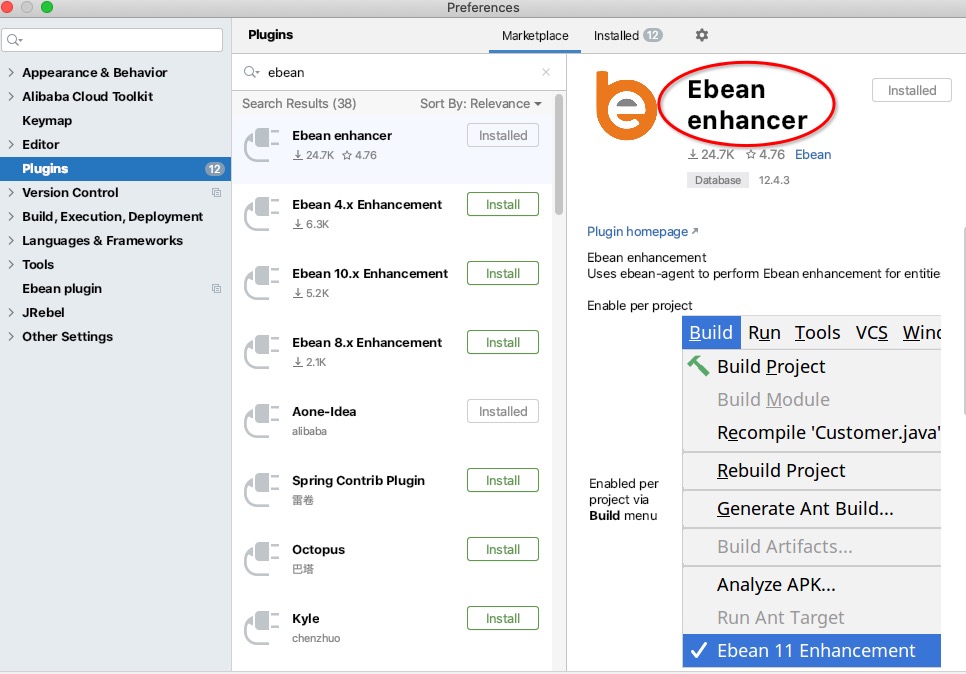

首先需要安装插件:

/zh-cn/2021/01/01/canal-prepare/cp.06.jpg

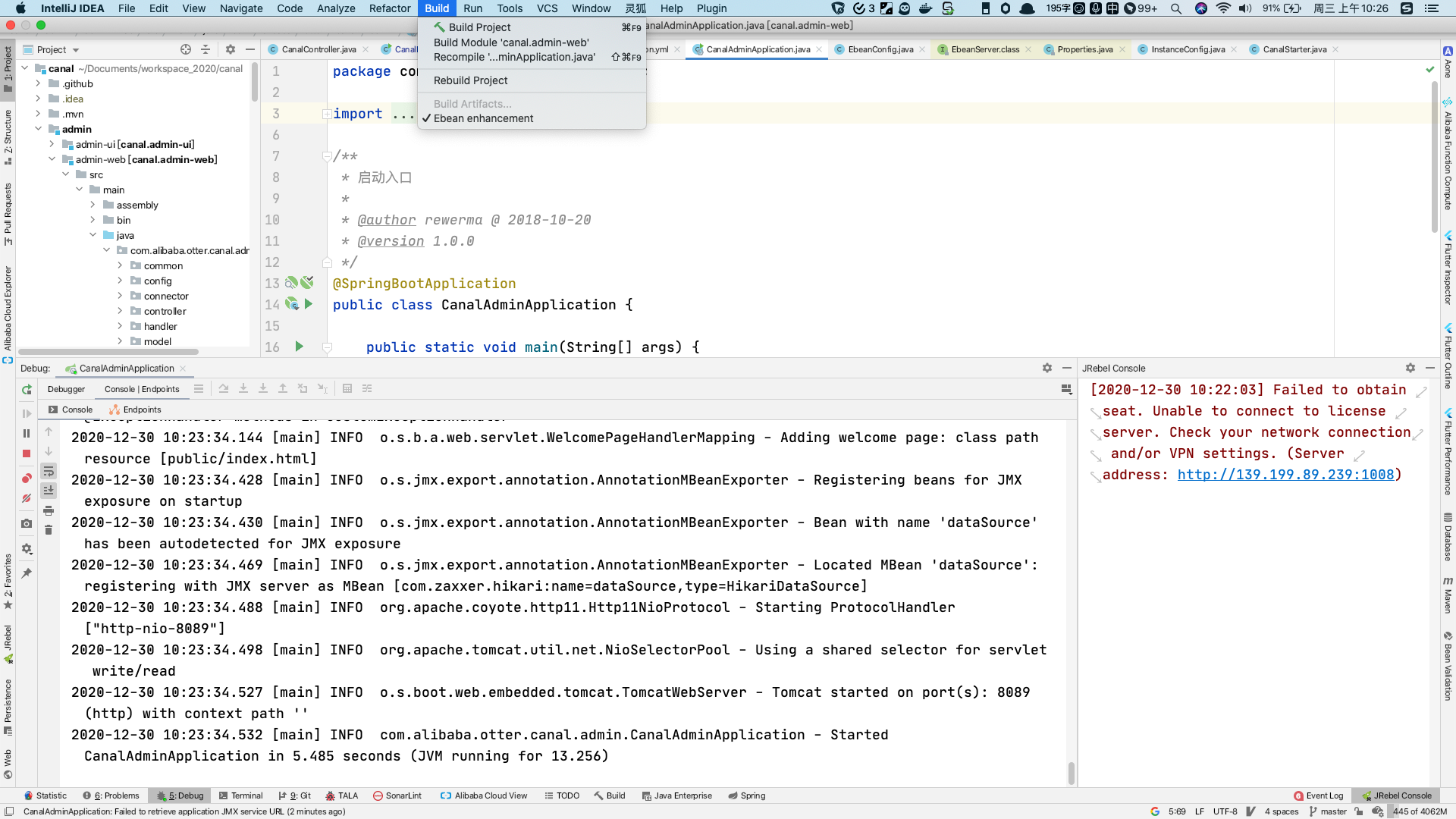

Build 下开启 Ebean enhancement

/zh-cn/2021/01/01/canal-prepare/cp.07.png

正常启动就是熟悉的 springboot 项目的启动日志。

  • 验证

输入地址 127.0.0.1:8089

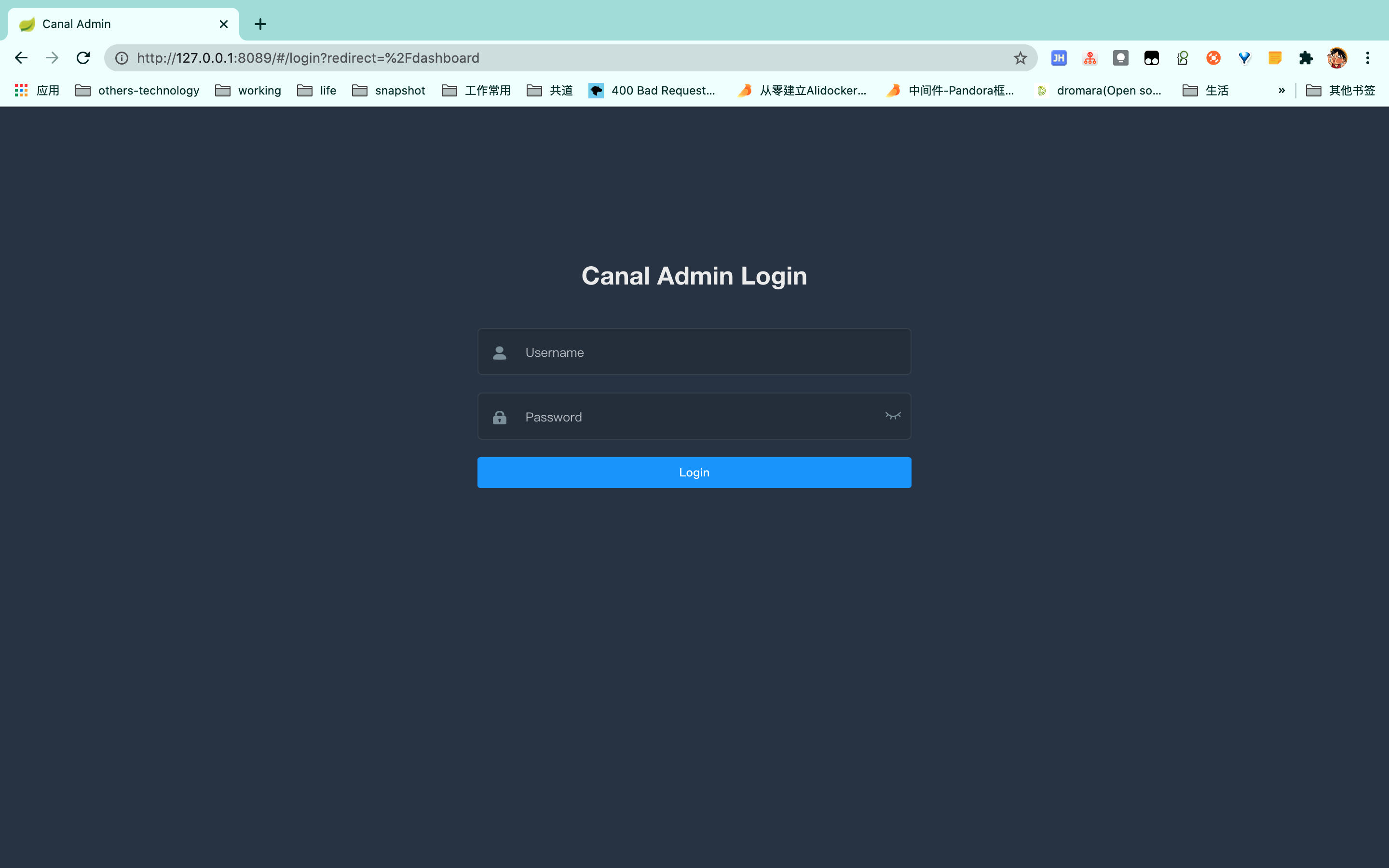

/zh-cn/2021/01/01/canal-prepare/cp.08.png

默认密码:admin/123456

/zh-cn/2021/01/01/canal-prepare/cp.09.png

5.3 镜像启动

参照官方文档

正常使用一个开源中间件,不可能拿来跑个镜像就完事了,肯定要本地的 IDE 启动查看整个代码流程,所以镜像这块就跳过了。

5.4 控制台

控制页面可以看到:

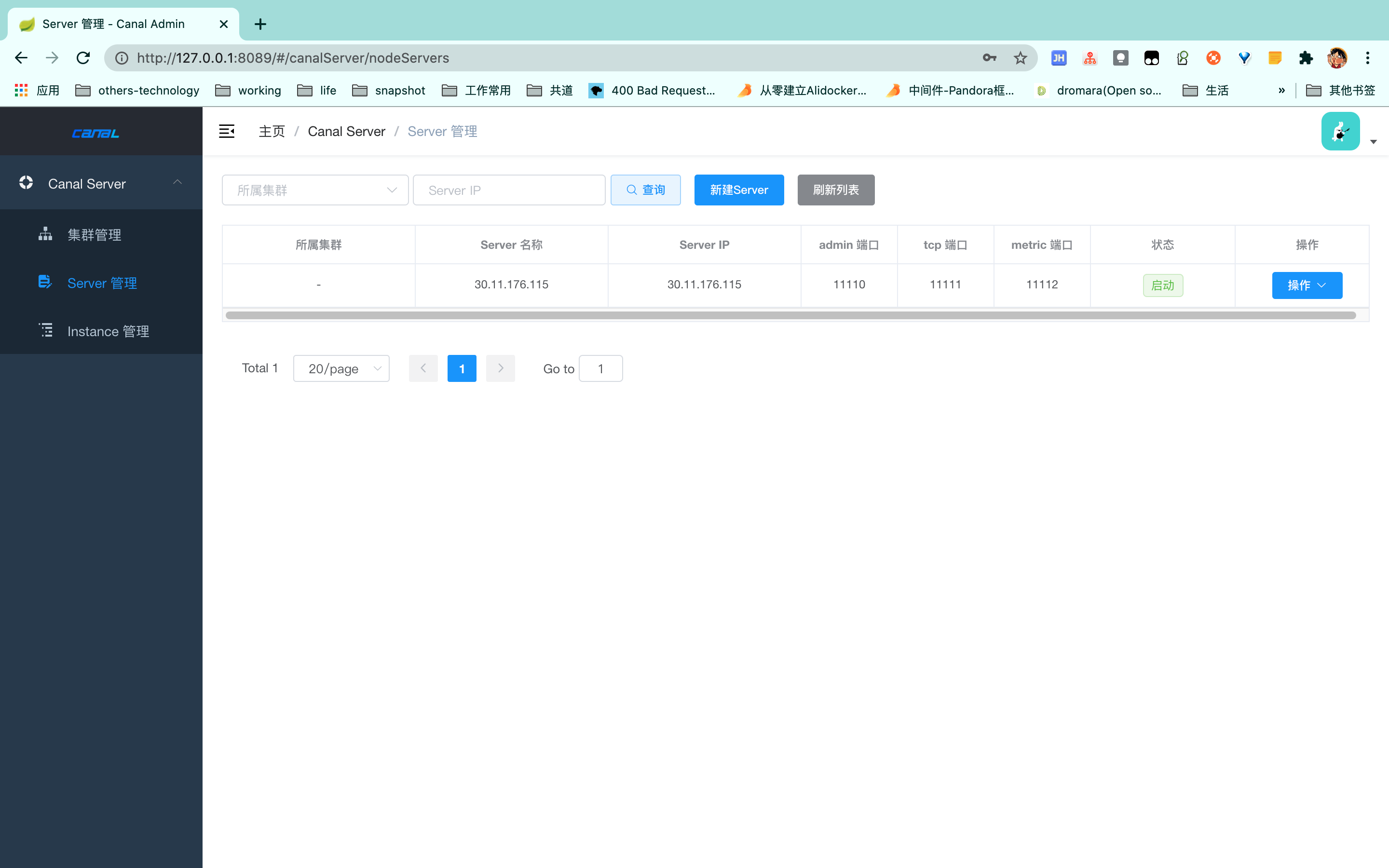

/zh-cn/2021/01/01/canal-prepare/cp.10.png

可以看到启动了一个单节点的 server,它的状态是启动。

/zh-cn/2021/01/01/canal-prepare/cp.11.png

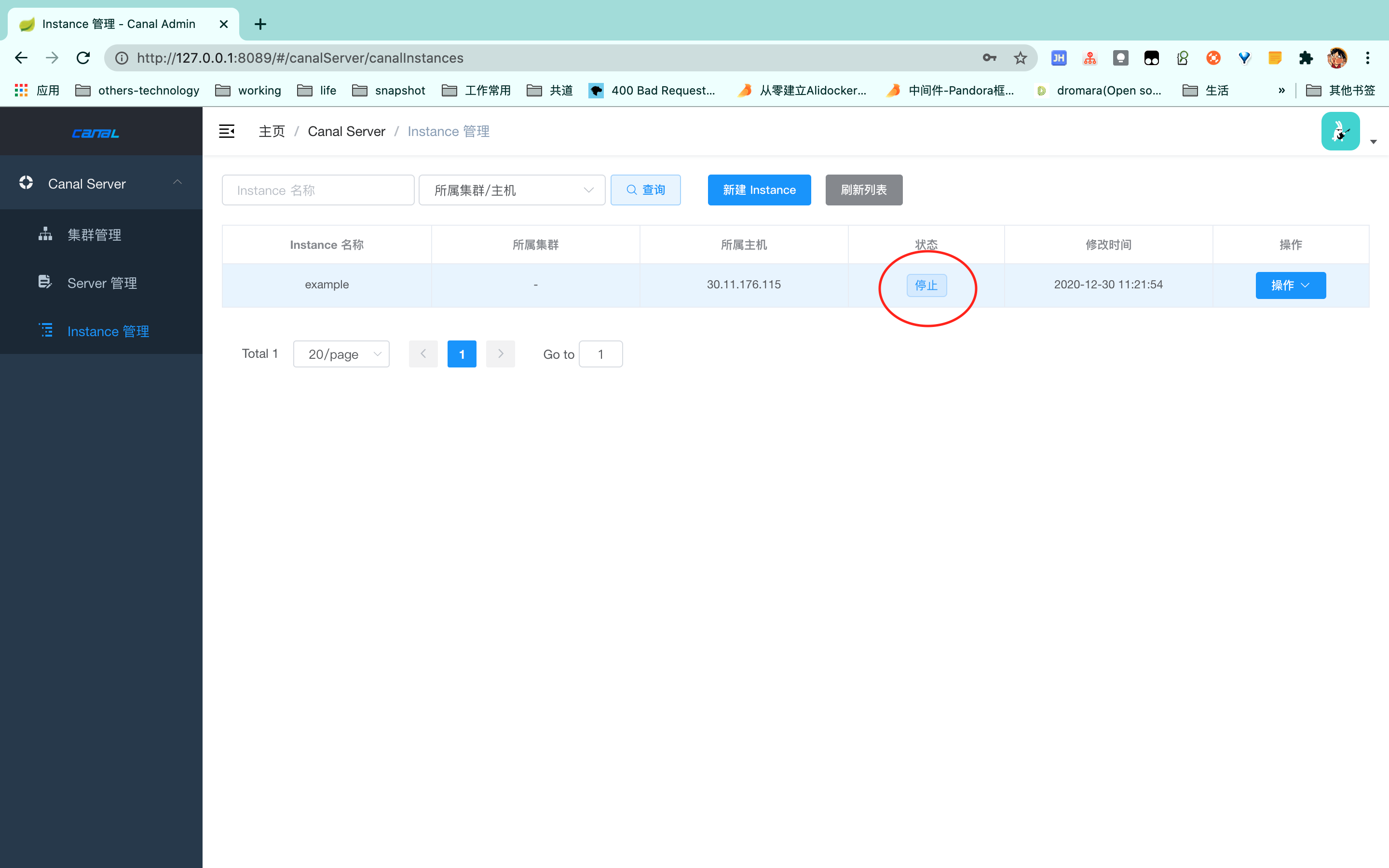

刚开始的时候 instance 列表会是停止状态,正常情况下过会会自动的变成启动

/zh-cn/2021/01/01/canal-prepare/cp.12.png

六、运行集群例子

6.1 canal 的 HA

HA

分 server 和 client 的 HA

  • canal server: 为了减少对 mysql dump 的请求,不同 server 上的 instance 要求同一时间只能有一个处于running,其他的处于 standby 状态.
  • canal client: 为了保证有序性,一份 instance 同一时间只能由一个 canal client 进行 get/ack/rollback 操作,否则客户端接收无法保证有序。

也就是说数据库实例的 binglog 是单线程操作的

大致步骤:

  1. canal server 要启动某个 canal instance 时都先向zookeeper进行一次尝试启动判断 (实现:创建EPHEMERAL节点,谁创建成功就允许谁启动)
  2. 创建 zookeeper 节点成功后,对应的canal server就启动对应的 canal instance,没有创建成功的 canal instance 就会处于standby状态
  3. 一旦 zookeeper 发现 canal server A 创建的节点消失后,立即通知其他的 canal server 再次进行步骤1的操作,重新选出一个 canal server 启动 instance.
  4. canal client 每次进行 connect 时,会首先向 zookeeper 询问当前是谁启动了 canal instance,然后和其建立链接,一旦链接不可用,会重新尝试 connect.

canal client 的方式和 canal server 方式类似,也是利用 zookeeper 的抢占 EPHEMERAL 节点的方式进行控制。

6.2 通过 admin 配置

新建集群

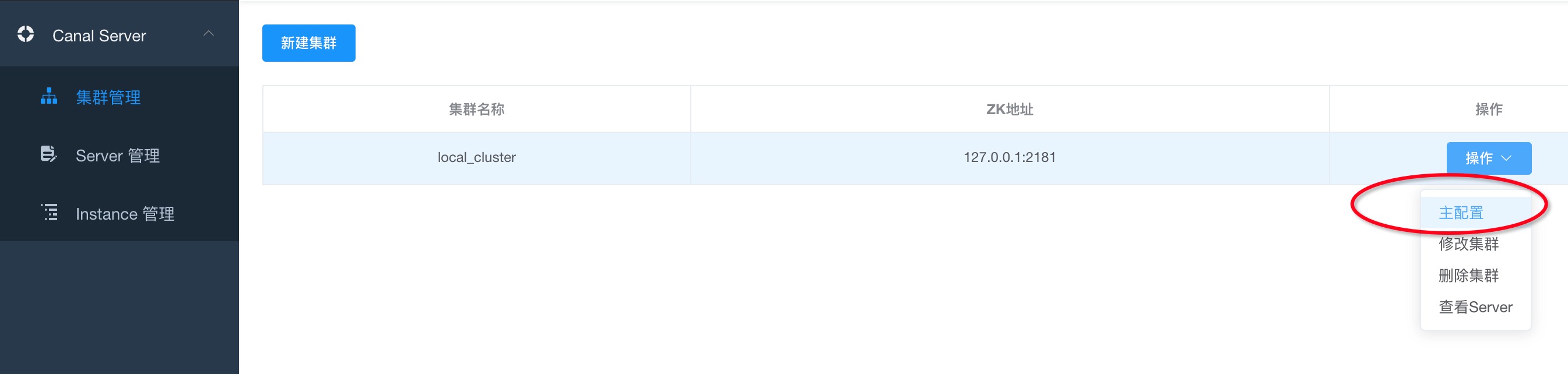

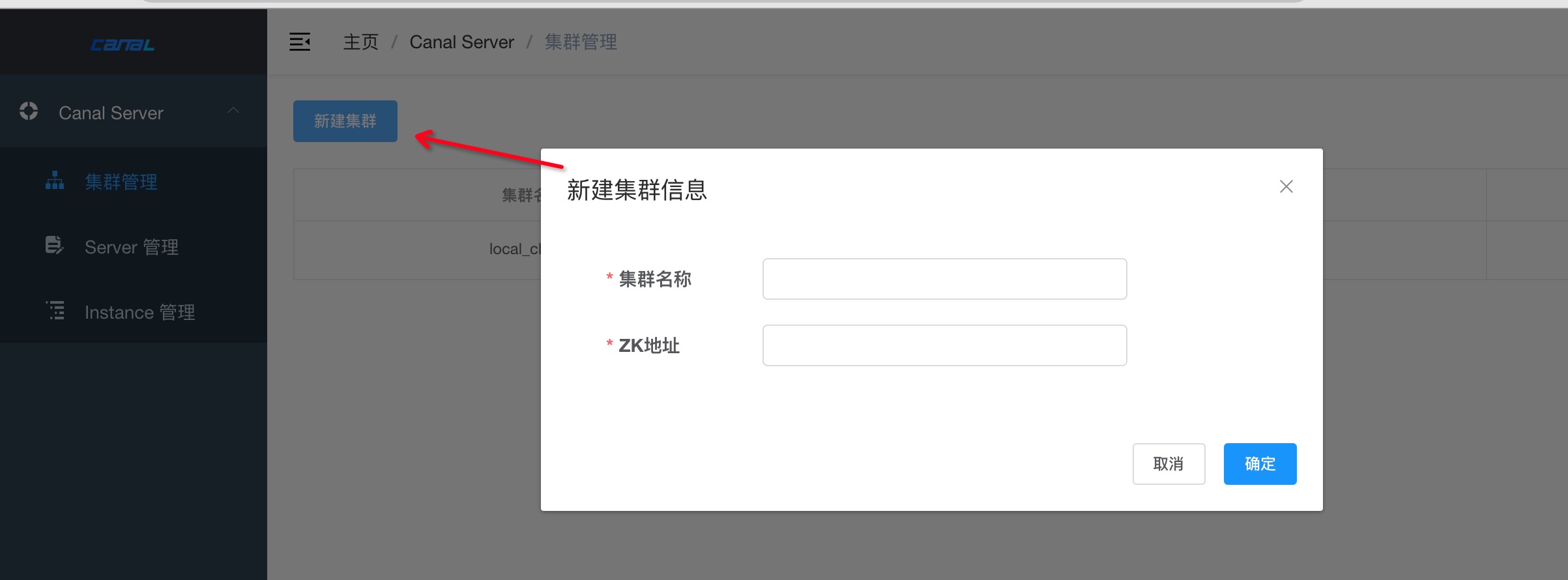

/zh-cn/2021/01/01/canal-prepare/cp.14.jpg

  • 只需要关心 Zookeeper 的地址和集群的名称

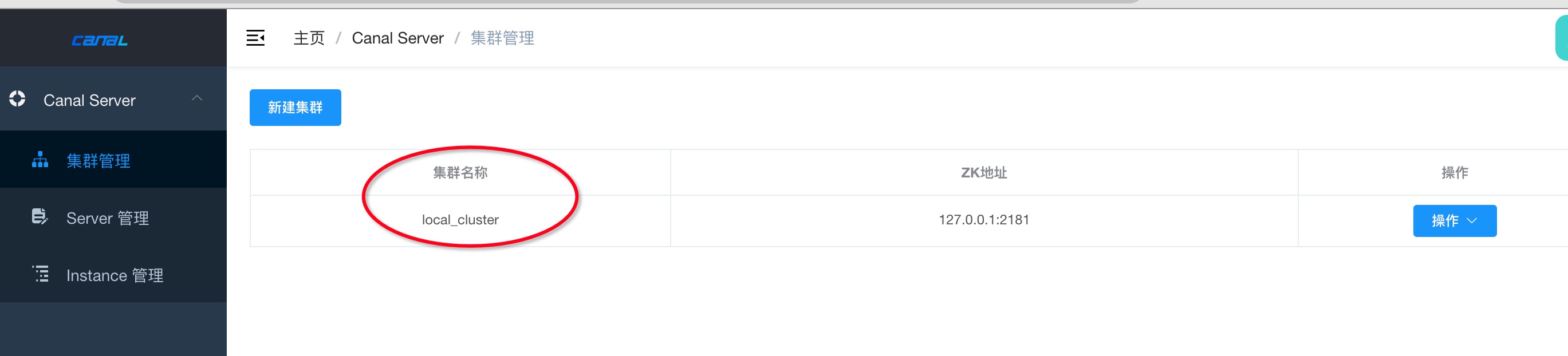

新建后会在列表页面看到

/zh-cn/2021/01/01/canal-prepare/cp.15.jpg

server启动

面向容器无状态的运维

server 的信息维护除了在 canal-admin 上基于 WebUI 的操作以外,还有更加方便的 auto register 机制,主要针对面向容器化之后可以通过扩容节点,自动完成集群配置的维护和 instance 分流

1
2
3
4
# 是否开启自动注册模式
canal.admin.register.auto = true
# 可以指定默认注册的集群名,如果不指定,默认注册为单机模式
canal.admin.register.cluster =

我的配置 canal_local.properties

1
2
canal.admin.register.auto = true
canal.admin.register.cluster = local_cluster

使用ZK去存储,需要改:

1
canal.instance.global.spring.xml = classpath:spring/default-instance.xml

七、小结

  • admin模块启动配置好 cluster、server 和 instance 后,就算宕机也不影响 server 和 client 的交互,因为他们是直接建立的 TCP 连接。

canal.serverMode = tcp

  • 如果没有 admin 模块,无法最简配置启动 server,并且需要有集群配置才能启动 server。

/zh-cn/2021/01/01/canal-prepare/cp.17.jpg

  • 权限配置别漏了

server 启动,连接上 admin 的时候,需要插入数据,如果授权的时候就用了 GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%'; 那么默认权限是不够的,启动后日志文件会出现如下错误:

1
2
3
4
5
2020-12-30 10:59:36.573 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## set default uncaught exception handler
2020-12-30 10:59:36.609 [main] INFO  com.alibaba.otter.canal.deployer.CanalLauncher - ## load canal configurations
2020-12-30 10:59:37.316 [main] ERROR com.alibaba.otter.canal.deployer.CanalLauncher - ## Something goes wrong when starting up the canal Server:
com.alibaba.otter.canal.common.CanalException: load manager config failed.
Caused by: com.alibaba.otter.canal.common.CanalException: requestGet for canal config error: Error[INSERT command denied to user 'canal'@'localhost' for table 'canal_node_server']

admin 默认配置是 canalcanal

1
2
3
4
5
spring.datasource:
  address: 127.0.0.1:3306
  database: canal_manager
  username: canal
  password: canal

八、参考

https://github.com/alibaba/canal/wiki/%E7%AE%80%E4%BB%8B

http://dev.mysql.com/doc/refman/5.5/en/binary-log.html

http://www.taobaodba.com/html/474_mysqls-binary-log_details.html

https://docs.google.com/presentation/d/1MkszUPYRDkfVPz9IqOT1LLT5d9tuwde_WC8GZvjaDRg/
