一、前言
canal 有两种使用方式：1、独立部署 2、内嵌到应用中（比如 otter 里面使用 canal）。 deployer模块主要用于独立部署canal server。
二、基本内容
2.1 结构
CanalLauncher deployer 源码的切入点，是项目的启动入口。CanalController 真正执行逻辑的部分，核心。
2.2 依赖和功能
2.2.1 依赖
1
2
3
4
5
6
7
8
9
10
11
12
13
| <dependency>
<groupId>com.alibaba.otter</groupId>
<artifactId>canal.server</artifactId>
<version>${project.version}</version>
</dependency>
<!-- 这里指定runtime的metrics provider-->
<dependency>
<groupId>com.alibaba.otter</groupId>
<artifactId>canal.prometheus</artifactId>
<version>${project.version}</version>
<scope>runtime</scope>
</dependency>
|
- 就是对 server 的包装，让它能够稳定的使用
- prometheus 是当下和流行的监控体系，后续对接篇幅里面展开。
2.2.2 功能
1、读取canal,properties配置文件
2、启动canal server，监听canal client的请求
3、启动canal instance，连接mysql数据库，伪装成slave，解析binlog
4、在canal的运行过程中，监听配置文件的变化
三、代码分析
2.3.1 入口 CanalLauncher
2.3.1.1 代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| public class CanalLauncher {
public static void main(String[] args) {
try {
// ... -- 指定本地配置
String conf = System.getProperty("canal.conf", "classpath:canal.properties");
Properties properties = new Properties();
if (conf.startsWith(CLASSPATH_URL_PREFIX)) {
conf = StringUtils.substringAfter(conf, CLASSPATH_URL_PREFIX);
properties.load(CanalLauncher.class.getClassLoader().getResourceAsStream(conf));
} else {
properties.load(new FileInputStream(conf));
}
// -- 加载配置文件
final CanalStarter canalStater = new CanalStarter(properties);
String managerAddress = CanalController.getProperty(properties, CanalConstants.CANAL_ADMIN_MANAGER);
if (StringUtils.isNotEmpty(managerAddress)) {
// ...
} else {
canalStater.setProperties(properties);
}
canalStater.start();
// -- JVM 钩子
runningLatch.await();
executor.shutdownNow();
// ...
}
// ...
}
|
2.3.1.2 分析
2.3.1.2.1 指定本地配置
- 配置文件
canal.properties - 可以通过 VM 参数
-Dcanal.conf 去指定自己的名称，比如指定官方提供的 canal_local.properties
2.3.1.2.2 加载配置文件
- 如果是远程管理的，那么就和远程交互
- 请求远端地址拉取配置，和本地配置合并
- 会创建一个定时的线程池拉取 admin 配置上的配置，如果变化了就停止
canalStater，重新设置属性后再启动。
- 不是远程管理的，那么就把属性设置进去。不过这里 else 下的属性设置是不需要的，重复设置了
2.3.1.2.3 JVM 钩子
- 当 JVM 关闭会停止 canal，在
com.alibaba.otter.canal.deployer.CanalStarter#start 的 controller.stop() 里面
1
2
3
4
5
6
7
8
9
10
11
12
| shutdownThread = new Thread(() -> {
try {
logger.info("## stop the canal server");
controller.stop();
CanalLauncher.runningLatch.countDown();
} catch (Throwable e) {
logger.warn("##something goes wrong when stopping canal Server:", e);
} finally {
logger.info("## canal server is down.");
}
});
Runtime.getRuntime().addShutdownHook(shutdownThread);
|
通过 CanalStarter 启动，实际上是交给 CanalController 去控制，它是核心，CanalStarter 不再展开。
2.3.2 核心 CanalController#构造方法
把 CanalLauncher 里面的 properties 加载到了这里
2.3.2.1 整体代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| public CanalController(final Properties properties){
// ...
// 初始化全局参数设置 -- 全局配置代码部分详解
globalInstanceConfig = initGlobalConfig(properties);
instanceConfigs = new MapMaker().makeMap();
// 初始化instance config
initInstanceConfig(properties);
// ...
// 准备canal server -- 准备Server
// ...
String canalWithoutNetty = getProperty(properties, CanalConstants.CANAL_WITHOUT_NETTY);
if (canalWithoutNetty == null || "false".equals(canalWithoutNetty)) {
canalServer = CanalServerWithNetty.instance();
canalServer.setIp(ip);
canalServer.setPort(port);
}
// ... -- 借助Zookeeper
final String zkServers = getProperty(properties, CanalConstants.CANAL_ZKSERVERS);
if (StringUtils.isNotEmpty(zkServers)) {
zkclientx = ZkClientx.getZkClient(zkServers);
// 初始化系统目录
zkclientx.createPersistent(ZookeeperPathUtils.DESTINATION_ROOT_NODE, true);
zkclientx.createPersistent(ZookeeperPathUtils.CANAL_CLUSTER_ROOT_NODE, true);
}
// -- 监听机制
final ServerRunningData serverData = new ServerRunningData(registerIp + ":" + port);
ServerRunningMonitors.setServerData(serverData);
ServerRunningMonitors.setRunningMonitors(MigrateMap.makeComputingMap((Function<String, ServerRunningMonitor>) destination -> {
// ...
}
// 初始化monitor机制 -- 自动扫描机制
autoScan = BooleanUtils.toBoolean(getProperty(properties, CanalConstants.CANAL_AUTO_SCAN));
if (autoScan) {
// ...
}
}
|
2.3.2.2 全局配置代码
2.3.2.1.1 代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| private InstanceConfig initGlobalConfig(Properties properties) {
String adminManagerAddress = getProperty(properties, CanalConstants.CANAL_ADMIN_MANAGER);
InstanceConfig globalConfig = new InstanceConfig();
String modeStr = getProperty(properties, CanalConstants.getInstanceModeKey(CanalConstants.GLOBAL_NAME));
if (StringUtils.isNotEmpty(adminManagerAddress)) {
// 如果指定了manager地址,则强制适用manager
globalConfig.setMode(InstanceMode.MANAGER);
} else if (StringUtils.isNotEmpty(modeStr)) {
globalConfig.setMode(InstanceMode.valueOf(StringUtils.upperCase(modeStr)));
}
String lazyStr = getProperty(properties, CanalConstants.getInstancLazyKey(CanalConstants.GLOBAL_NAME));
if (StringUtils.isNotEmpty(lazyStr)) {
globalConfig.setLazy(Boolean.valueOf(lazyStr));
}
String managerAddress = getProperty(properties,
CanalConstants.getInstanceManagerAddressKey(CanalConstants.GLOBAL_NAME));
if (StringUtils.isNotEmpty(managerAddress)) {
if (StringUtils.equals(managerAddress, "${canal.admin.manager}")) {
managerAddress = adminManagerAddress;
}
globalConfig.setManagerAddress(managerAddress);
}
String springXml = getProperty(properties, CanalConstants.getInstancSpringXmlKey(CanalConstants.GLOBAL_NAME));
if (StringUtils.isNotEmpty(springXml)) {
globalConfig.setSpringXml(springXml);
}
instanceGenerator = destination -> {
// ...
};
return globalConfig;
}
|
2.3.2.1.2 globalInstanceConfig 字段
全局配置，实际上也是一个 InstanceConfig 对象。并且每一个 destination 对应的 InstanceConfig 配置里面都有全局引用的 InstanceConfig。
涉及的配置内容：
1
2
3
4
5
6
7
| #canal.admin.manager = 127.0.0.1:8089
canal.instance.global.mode = spring
canal.instance.global.lazy = false
canal.instance.global.manager.address = ${canal.admin.manager}
#canal.instance.global.spring.xml = classpath:spring/memory-instance.xml
canal.instance.global.spring.xml = classpath:spring/file-instance.xml
#canal.instance.global.spring.xml = classpath:spring/default-instance.xml
|
- canal.instance.global.mode
每个 instance 都有各自的配置。instance 的配置也可以放在本地，也可以放在远程配置中心里。如果每个 instance 配置都是一样的，就直接配置这个全局的模式。特别是启用了 admin 的话，强制是 MANAGER；默认的配置启动 server，是 SPRING 模式。目前枚举类 InstanceMode 就这两种选择。你在配置文件的模式如 spring 会自动给你转大写。
- canal.instance.global.lazy
是否需要延时加载。
- canal.instance.global.manager.address
配置中心地址，默认会使用 canal.admin.manager 的值，如果有远端的配置必须要有值。
- canal.instance.global.spring.xml
spring配置文件路径。如果 canal.instance.global.mode=spring，需要提供此配置项。
补充知识 – instance 使用 Spring 配置方式：
canal/deployer/src/main/resources/spring/base-instance.xml
1
2
3
4
5
6
7
8
9
10
11
| <!-- properties -->
<bean class="com.alibaba.otter.canal.instance.spring.support.PropertyPlaceholderConfigurer" lazy-init="false">
<property name="ignoreResourceNotFound" value="true" />
<property name="systemPropertiesModeName" value="SYSTEM_PROPERTIES_MODE_OVERRIDE"/><!-- 允许system覆盖 -->
<property name="locationNames">
<list>
<value>classpath:canal.properties</value>
<value>classpath:${canal.instance.destination:}/instance.properties</value>
</list>
</property>
</bean>
|
- 这里 instance.properties 的文件完整路径是
${canal.instance.destination:}/instance.properties，所以配置文件需要根据文件夹去区分。配置项例子： canal.destinations = example,example2，那么在 conf 下创建 example/instance.properties 和 example2/instance.properties
2.3.2.1.3 instanceGenerator 字段
类型为 CanalInstanceGenerator。在 initGlobalConfig 方法中，除了创建了上面的 globalInstanceConfig 实例，同时还为字段 instanceGenerator 字段进行了赋值。
接口定义：
1
2
3
4
5
6
7
8
9
10
| public interface CanalInstanceGenerator {
/**
* 通过 destination 产生特定的 {@link CanalInstance}
*
* @param destination
* @return
*/
CanalInstance generate(String destination);
}
|

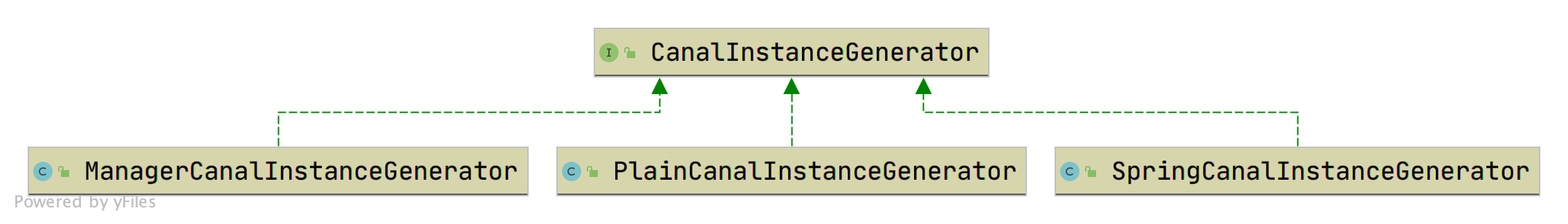

非常明显，这个字段用于创建 CanalInstance 实例。这是 instance 模块中的类，其作用就是为 canal.properties 文件中 canal.destinations 配置项列出的每个 destination ，创建一个 CanalInstance 实例。
- PlainCanalInstanceGenerator 在旧版本是不存在的，替代了 ManagerCanalInstanceGenerator，你会发现 ManagerCanalInstanceGenerator 已经没有引用在使用了。
分析 instanceGenerator 逻辑：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| instanceGenerator = destination -> {
InstanceConfig config = instanceConfigs.get(destination);
if (config == null) {
throw new CanalServerException("can't find destination:" + destination);
}
if (config.getMode().isManager()) {
PlainCanalInstanceGenerator instanceGenerator = new PlainCanalInstanceGenerator(properties);
instanceGenerator.setCanalConfigClient(managerClients.get(config.getManagerAddress()));
instanceGenerator.setSpringXml(config.getSpringXml());
return instanceGenerator.generate(destination);
} else if (config.getMode().isSpring()) {
SpringCanalInstanceGenerator instanceGenerator = new SpringCanalInstanceGenerator();
instanceGenerator.setSpringXml(config.getSpringXml());
return instanceGenerator.generate(destination);
} else {
throw new UnsupportedOperationException("unknow mode :" + config.getMode());
}
};
|
instanceConfigs 是一个 Map，Key 是 destination 的名称，Value 是 destination 对应的配置，它是在其它阶段设置进去，后面会提到，这里就是去获取。
- 创建 instanceGenerator （正常都会设置 spring 模式下的 XML 配置）
- 如果是
MANAGER，则会创建 PlainCanalInstanceGenerator，并设置和管理端的连接客户端 - 如果是
SPRING，则会创建 SpringCanalInstanceGenerator - 如果都不是，直接报错。
SpringCanalInstanceGenerator：
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| public class SpringCanalInstanceGenerator implements CanalInstanceGenerator {
// ...
public CanalInstance generate(String destination) {
synchronized (CanalInstanceGenerator.class) {
try {
// 设置当前正在加载的通道，加载spring查找文件时会用到该变量
System.setProperty("canal.instance.destination", destination);
this.beanFactory = getBeanFactory(springXml);
String beanName = destination;
if (!beanFactory.containsBean(beanName)) {
beanName = defaultName;
}
return (CanalInstance) beanFactory.getBean(beanName);
} catch (Throwable e) {
logger.error("generator instance failed.", e);
throw new CanalException(e);
} finally {
System.setProperty("canal.instance.destination", "");
}
}
}
private BeanFactory getBeanFactory(String springXml) {
ApplicationContext applicationContext = new ClassPathXmlApplicationContext(springXml);
return applicationContext;
}
// ...
}
|
直接用了 ClassPathXmlApplicationContext 创建
- 获取 CanalIntance
- 根据 destination 来查询是否存在这个 bean，比如 example，默认是名称叫 instance 这个 Bean，不过 canal 里面默认的配置都叫 instance。如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| <bean id="instance" class="com.alibaba.otter.canal.instance.spring.CanalInstanceWithSpring">
<property name="destination" value="${canal.instance.destination}" />
<property name="eventParser">
<ref bean="eventParser" />
</property>
<property name="eventSink">
<ref bean="eventSink" />
</property>
<property name="eventStore">
<ref bean="eventStore" />
</property>
<property name="metaManager">
<ref bean="metaManager" />
</property>
<property name="alarmHandler">
<ref bean="alarmHandler" />
</property>
<property name="mqConfig">
<ref bean="mqConfig" />
</property>
</bean>
|
这个就是 CanalInstance 的实现类，在 instance 篇幅展开。
PlainCanalInstanceGenerator：
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| public class PlainCanalInstanceGenerator implements CanalInstanceGenerator {
// ...
private Properties canalConfig;
public PlainCanalInstanceGenerator(Properties canalConfig){
this.canalConfig = canalConfig;
}
public CanalInstance generate(String destination) {
synchronized (CanalInstanceGenerator.class) {
try {
PlainCanal canal = canalConfigClient.findInstance(destination, null);
if (canal == null) {
throw new CanalException("instance : " + destination + " config is not found");
}
Properties properties = canal.getProperties();
// merge local
properties.putAll(canalConfig);
// 设置动态properties,替换掉本地properties
com.alibaba.otter.canal.instance.spring.support.PropertyPlaceholderConfigurer.propertiesLocal.set(properties);
// 设置当前正在加载的通道，加载spring查找文件时会用到该变量
System.setProperty("canal.instance.destination", destination);
this.beanFactory = getBeanFactory(springXml);
String beanName = destination;
if (!beanFactory.containsBean(beanName)) {
beanName = defaultName;
}
return (CanalInstance) beanFactory.getBean(beanName);
} catch (Throwable e) {
logger.error("generator instance failed.", e);
throw new CanalException(e);
} finally {
System.setProperty("canal.instance.destination", "");
}
}
}
private BeanFactory getBeanFactory(String springXml) {
ApplicationContext applicationContext = new ClassPathXmlApplicationContext(springXml);
return applicationContext;
}
}
|
- 和
SpringCanalInstanceGenerator 一样加载 spring 容器。 PlainCanal canal = canalConfigClient.findInstance(destination, null); 来查询远端的配置，比如来自 admin 的配置。加载到配置处理后设置到 ThreadLocal 的线程专属的配置里面。
2.3.2.1.4 instanceConfigs 字段
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
| private void initInstanceConfig(Properties properties) {
String destinationStr = getProperty(properties, CanalConstants.CANAL_DESTINATIONS);
String[] destinations = StringUtils.split(destinationStr, CanalConstants.CANAL_DESTINATION_SPLIT);
for (String destination : destinations) {
InstanceConfig config = parseInstanceConfig(properties, destination);
InstanceConfig oldConfig = instanceConfigs.put(destination, config);
if (oldConfig != null) {
logger.warn("destination:{} old config:{} has replace by new config:{}", destination, oldConfig, config);
}
}
}
|
- 获取
canal.destinations 配置，用 , 分隔 - 针对每一个 destinations 解析成每一个 instance 的配置，然后设置到字段
instanceConfigs
涉及到的配置：
e.g: canal.destinations = example
1
2
3
4
| canal.instance.example.mode =
canal.instance.example.lazy =
canal.instance.example.manager.address =
canal.instance.example.spring.xml =
|
- 这份配置是针对单个 instance 的，如果存在会覆盖全局的配置
parseInstanceConfig 方法
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| private InstanceConfig parseInstanceConfig(Properties properties, String destination) {
String adminManagerAddress = getProperty(properties, CanalConstants.CANAL_ADMIN_MANAGER);
InstanceConfig config = new InstanceConfig(globalInstanceConfig);
String modeStr = getProperty(properties, CanalConstants.getInstanceModeKey(destination));
if (StringUtils.isNotEmpty(adminManagerAddress)) {
// 如果指定了manager地址,则强制适用manager
config.setMode(InstanceMode.MANAGER);
} else if (StringUtils.isNotEmpty(modeStr)) {
config.setMode(InstanceMode.valueOf(StringUtils.upperCase(modeStr)));
}
String lazyStr = getProperty(properties, CanalConstants.getInstancLazyKey(destination));
if (!StringUtils.isEmpty(lazyStr)) {
config.setLazy(Boolean.valueOf(lazyStr));
}
if (config.getMode().isManager()) {
String managerAddress = getProperty(properties, CanalConstants.getInstanceManagerAddressKey(destination));
if (StringUtils.isNotEmpty(managerAddress)) {
if (StringUtils.equals(managerAddress, "${canal.admin.manager}")) {
managerAddress = adminManagerAddress;
}
config.setManagerAddress(managerAddress);
}
}
String springXml = getProperty(properties, CanalConstants.getInstancSpringXmlKey(destination));
if (StringUtils.isNotEmpty(springXml)) {
config.setSpringXml(springXml);
}
return config;
}
|
- 装配单个 instance 的配置，如果是
MANAGER 模式就设置连接的地址信息。
InstanceConfig 类
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| obalConfig.getMode();
} else {
return mode;
}
}
public void setMode(InstanceMode mode) {
this.mode = mode;
}
public String getManagerAddress() {
if (managerAddress == null && globalConfig != null) {
return globalConfig.getManagerAddress();
} else {
return managerAddress;
}
}
public void setManagerAddress(String managerAddress) {
this.managerAddress = managerAddress;
}
public String getSpringXml() {
if (springXml == null && globalConfig != null) {
return globalConfig.getSpringXml();
} else {
return springXml;
}
}
public void setSpringXml(String springXml) {
this.springXml = springXml;
}
public String toString() {
return ToStringBuilder.reflectionToString(this, CanalToStringStyle.DEFAULT_STYLE);
}
}
|
- Get 方法都是会先拿 instance 的，如果没有会拿全局的配置
2.3.2.3 准备 Server
2.3.2.3.1 代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| // 准备canal server
ip = getProperty(properties, CanalConstants.CANAL_IP);
registerIp = getProperty(properties, CanalConstants.CANAL_REGISTER_IP);
port = Integer.valueOf(getProperty(properties, CanalConstants.CANAL_PORT, "11111"));
adminPort = Integer.valueOf(getProperty(properties, CanalConstants.CANAL_ADMIN_PORT, "11110"));
embededCanalServer = CanalServerWithEmbedded.instance();
embededCanalServer.setCanalInstanceGenerator(instanceGenerator);// 设置自定义的instanceGenerator
int metricsPort = Integer.valueOf(getProperty(properties, CanalConstants.CANAL_METRICS_PULL_PORT, "11112"));
embededCanalServer.setMetricsPort(metricsPort);
this.adminUser = getProperty(properties, CanalConstants.CANAL_ADMIN_USER);
this.adminPasswd = getProperty(properties, CanalConstants.CANAL_ADMIN_PASSWD);
embededCanalServer.setUser(getProperty(properties, CanalConstants.CANAL_USER));
embededCanalServer.setPasswd(getProperty(properties, CanalConstants.CANAL_PASSWD));
String canalWithoutNetty = getProperty(properties, CanalConstants.CANAL_WITHOUT_NETTY);
if (canalWithoutNetty == null || "false".equals(canalWithoutNetty)) {
canalServer = CanalServerWithNetty.instance();
canalServer.setIp(ip);
canalServer.setPort(port);
}
|
- 这里开始用到了 server，属于 server 模块。
涉及的配置：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| # tcp bind ip
canal.ip =
# register ip to zookeeper
canal.register.ip =
canal.port = 11111
canal.metrics.pull.port = 11112
# canal instance user/passwd
# canal.user = canal
# canal.passwd = E3619321C1A937C46A0D8BD1DAC39F93B27D4458
# canal admin config
#canal.admin.manager = 127.0.0.1:8089
canal.admin.port = 11110
canal.admin.user = admin
canal.admin.passwd = 4ACFE3202A5FF5CF467898FC58AAB1D615029441
|
- canal.ip（canal 监听的 IP） 和 canal.register.ip 都会自动识别
- canal.admin.* 配置是用来和 manager 连接的时候身份认证的
2.3.2.3.2 server 概览
官方说法：
server代表了一个canal的运行实例，为了方便组件化使用，特意抽象了Embeded(嵌入式) / Netty(网络访问)的两种实现
- Embeded : 对latency和可用性都有比较高的要求，自己又能hold住分布式的相关技术(比如failover)
- Netty : 基于netty封装了一层网络协议，由canal server保证其可用性，采用的pull模型，当然latency会稍微打点折扣，不过这个也视情况而定。(阿里系的notify和metaq，典型的push/pull模型，目前也逐步的在向pull模型靠拢，push在数据量大的时候会有一些问题)
此处引用来自田守枝： 说白了，就是我们可以不必独立部署canal server。在应用直接使用CanalServerWithEmbedded直连mysql数据库。如果觉得自己的技术hold不住相关代码，就独立部署一个canal server，使用canal提供的客户端，连接canal server获取binlog解析后数据。而CanalServerWithNetty是在CanalServerWithEmbedded的基础上做的一层封装，用于与客户端通信。
在独立部署canal server时，Canal客户端发送的所有请求都交给CanalServerWithNetty处理解析，解析完成之后委派给了交给CanalServerWithEmbedded进行处理。因此CanalServerWithNetty就是一个马甲而已。CanalServerWithEmbedded才是核心。
CanalController 拥有下面两个字段：
1
2
| private CanalServerWithEmbedded embededCanalServer;
private CanalServerWithNetty canalServer;
|
只有 ip 和 port 被设置到了 canalServer，详细内容会在 server 章节展开。
2.3.2.4 借助 Zookeeper
2.3.2.4.1 代码
1
2
3
4
5
6
7
| final String zkServers = getProperty(properties, CanalConstants.CANAL_ZKSERVERS);
if (StringUtils.isNotEmpty(zkServers)) {
zkclientx = ZkClientx.getZkClient(zkServers);
// 初始化系统目录
zkclientx.createPersistent(ZookeeperPathUtils.DESTINATION_ROOT_NODE, true);
zkclientx.createPersistent(ZookeeperPathUtils.CANAL_CLUSTER_ROOT_NODE, true);
}
|
2.3.2.5 监听机制
2.3.2.5.1 代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| final ServerRunningData serverData = new ServerRunningData(registerIp + ":" + port);
ServerRunningMonitors.setServerData(serverData);
ServerRunningMonitors.setRunningMonitors(MigrateMap.makeComputingMap((Function<String, ServerRunningMonitor>) destination -> {
runningMonitor.setDestination(destination);
runningMonitor.setListener(new ServerRunningListener() {
// ...
};
if (zkclientx != null) {
runningMonitor.setZkClient(zkclientx);
}
// 触发创建一下cid节点
runningMonitor.init();
return runningMonitor;
}));
|
首先看清楚几个对象，ServerRunningMonitors，ServerRunningMonitor，ServerRunningData，其中 ServerRunningMonitors 是来管理一堆的 ServerRunningMonitor 的， 而 ServerRunningMonitor 是对 CanalInstance 监控的。ServerRunningData 对应服务端的数据，和 ZK 存储的一致 。
2.3.2.5.2 ServerRunningMonitors
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| public class ServerRunningMonitors {
private static ServerRunningData serverData;
private static Map runningMonitors; // <String,
// ServerRunningMonitor>
public static ServerRunningData getServerData() {
return serverData;
}
public static Map<String, ServerRunningMonitor> getRunningMonitors() {
return runningMonitors;
}
public static ServerRunningMonitor getRunningMonitor(String destination) {
return (ServerRunningMonitor) runningMonitors.get(destination);
}
public static void setServerData(ServerRunningData serverData) {
ServerRunningMonitors.serverData = serverData;
}
public static void setRunningMonitors(Map runningMonitors) {
ServerRunningMonitors.runningMonitors = runningMonitors;
}
}
|
setRunningMonitors 方法：
设置一个 Map，Key 是 destination，比如 example，Value 是 instance 对应的 ServerRunningMonitor。代码里面使用到了 MigrateMap.makeComputingMap，这个是依赖 guava 实现。
测试 MigrateMap.makeComputingMap：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| class King {
private String name;
public King(String name) {
this.name = name;
}
public String getName() {
return name;
}
public void setName(String name) {
this.name = name;
}
}
@Test
public void testBase() {
Map<String, King> map = MigrateMap.makeComputingMap(input -> new King(input));
King k = map.get("李白");
Assert.assertNotNull(k);
Assert.assertEquals(k, map.get("李白"));
}
|
如果第一次对象不存在，会创建对象，但是如果对象已经存在了，则直接获取。这个逻辑和 go 语言中的 pool 用法一样。
底下调用的核心类： com.google.common.cache.LocalCache.Segment#lockedGetOrLoad，看名字的意思就是获取或者加载，有兴趣的同学自行阅读。
回到代码，这里的意思就是如果 destination 对应的 ServerRunningMonitor 不存在，则创建一个 ServerRunningMonitor，创建逻辑就是那一堆未贴出来的代码。
2.3.2.5.3 CanalController 中创建 ServerRunningMonitor
代码：
1
2
3
4
5
6
7
8
9
10
11
| ServerRunningMonitor runningMonitor = new ServerRunningMonitor(serverData);
runningMonitor.setDestination(destination);
runningMonitor.setListener(new ServerRunningListener() {
// ...
});
if (zkclientx != null) {
runningMonitor.setZkClient(zkclientx);
}
// 触发创建一下cid节点
runningMonitor.init();
return runningMonitor;
|
- 根据 serverData 创建
ServerRunningMonitor - 设置 destination
- 设置 listener
- 如果 ZK 配置不为空，就设置 zkClient
- 最后初始化
ServerRunningListener分析：
- processActiveEnter 方法，触发现在轮到自己做为active，需要载入上一个active的上下文数据
1
2
3
4
5
6
7
8
9
10
11
| public void processActiveEnter() {
try {
MDC.put(CanalConstants.MDC_DESTINATION, String.valueOf(destination));
embededCanalServer.start(destination);
if (canalMQStarter != null) {
canalMQStarter.startDestination(destination);
}
} finally {
MDC.remove(CanalConstants.MDC_DESTINATION);
}
}
|
每个 destination 对应的 CanalInstance 是通过 embededCanalServer 的 start 方法启动的
- processActiveExit 方法，触发一下当前active模式失败
1
2
3
4
5
6
7
8
9
10
11
| public void processActiveExit() {
try {
MDC.put(CanalConstants.MDC_DESTINATION, String.valueOf(destination));
if (canalMQStarter != null) {
canalMQStarter.stopDestination(destination);
}
embededCanalServer.stop(destination);
} finally {
MDC.remove(CanalConstants.MDC_DESTINATION);
}
}
|
通过 embededCanalServer 的 stop 方法来暂停 instance
- processStart 方法，启动时回调做点事情
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| public void processStart() {
try {
if (zkclientx != null) {
final String path = ZookeeperPathUtils.getDestinationClusterNode(destination,
registerIp + ":" + port);
initCid(path);
zkclientx.subscribeStateChanges(new IZkStateListener() {
public void handleStateChanged(KeeperState state) throws Exception {
}
public void handleNewSession() throws Exception {
initCid(path);
}
@Override
public void handleSessionEstablishmentError(Throwable error) throws Exception {
logger.error("failed to connect to zookeeper", error);
}
});
}
} finally {
MDC.remove(CanalConstants.MDC_DESTINATION);
}
}
|
如果有 zkclientx，那么会去创建 /otter/canal/destinations/{0}/cluster/{1}，其0会被destination替换，1会被ip:port替换。
比如：
1
2
| ls /otter/canal/destinations/localhost/cluster
[30.11.176.130:11111]
|
1
2
3
4
5
6
7
8
9
10
11
12
| public void processStop() {
try {
MDC.put(CanalConstants.MDC_DESTINATION, String.valueOf(destination));
if (zkclientx != null) {
final String path = ZookeeperPathUtils.getDestinationClusterNode(destination,
registerIp + ":" + port);
releaseCid(path);
}
} finally {
MDC.remove(CanalConstants.MDC_DESTINATION);
}
}
|
路径和 processStart 中一致，只是这个是 server 停止的时候删除。
init 方法：
1
2
3
| public void init() {
processStart();
}
|
就是调用了 listener 的 processStart 方法。
2.3.2.5.4 ServerRunningMonitor#start
上一节创建的时候 listener 有四个方法，那么它们是在哪里调用到的？
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| public class ServerRunningMonitor extends AbstractCanalLifeCycle {
// ...
public synchronized void start() {
super.start();
try {
processStart();
if (zkClient != null) {
// 如果需要尽可能释放instance资源，不需要监听running节点，不然即使stop了这台机器，另一台机器立马会start
String path = ZookeeperPathUtils.getDestinationServerRunning(destination);
zkClient.subscribeDataChanges(path, dataListener);
initRunning();
} else {
processActiveEnter();// 没有zk，直接启动
}
} catch (Exception e) {
logger.error("start failed", e);
// 没有正常启动，重置一下状态，避免干扰下一次start
stop();
}
}
}
|
运行起来的例子：
1
2
3
4
5
6
7
8
9
10
11
12
13
| [zk: localhost:2181(CONNECTED) 19] get /otter/canal/destinations/localhost/running
{"active":true,"address":"30.11.176.130:11111"}
cZxid = 0x1a27
ctime = Mon Jan 04 15:44:01 CST 2021
mZxid = 0x1a27
mtime = Mon Jan 04 15:44:01 CST 2021
pZxid = 0x1a27
cversion = 0
dataVersion = 0
aclVersion = 0
ephemeralOwner = 0x100008084260006
dataLength = 47
numChildren = 0
|
- zkClient 不存在，则直接触发 listener 的 processActiveEnter，即去启动 CanalInstance。
HA模式初始化运行：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| private void initRunning() {
if (!isStart()) {
return;
}
String path = ZookeeperPathUtils.getDestinationServerRunning(destination);
// 序列化
byte[] bytes = JsonUtils.marshalToByte(serverData);
try {
mutex.set(false);
zkClient.create(path, bytes, CreateMode.EPHEMERAL);
activeData = serverData;
processActiveEnter();// 触发一下事件
mutex.set(true);
release = false;
} catch (ZkNodeExistsException e) {
bytes = zkClient.readData(path, true);
if (bytes == null) {// 如果不存在节点，立即尝试一次
initRunning();
} else {
activeData = JsonUtils.unmarshalFromByte(bytes, ServerRunningData.class);
}
} catch (ZkNoNodeException e) {
zkClient.createPersistent(ZookeeperPathUtils.getDestinationPath(destination), true); // 尝试创建父节点
initRunning();
}
}
|
- 会把当前节点的数据序列化后直接向 /otter/canal/destinations/{0}/running（其中 0 会被 destination 替换）创建数据，抢占
- 抢占失败，捕获 ZkNodeExistsException
- 根据 path 从 zk 中获取当前是哪一个 canal server 创建了当前 canal instance 的相关信息。第二个参数true，表示的是，如果这个path不存在，则返回null。
- 如果不存在，则立刻再尝试一次
- 如果存在，则把激活的 instance 存入 activeData
- 如果是节点不存在，则创建父节点后继续抢占
initRunning 方法内部只有在尝试在 zk 中创建节点成功后，才会去调用 listener 的 processActiveEnter 方法来真正启动 destination 对应的 canal instance，这是 canal HA 方式启动的核心。
可以查看之前的准备篇-高可用
官方高可用的三个点里面其中前面两个点上面部分已经能够满足，另外一个点：如果另一个 server 挂了，当前 server 的 instance 是如何从 standBy 变到 running 的？会在下面的构造方法部分会讲到。
大家可能会有疑问，目前提到的 ServerRunningMonitor#start 方法它是哪里被调用到的呢？可以翻阅后面 CanalController#start 部分。
2.3.2.5.5 ServerRunningMonitor 构造方法
首先回顾下前面 start 方法里面有这么两行代码：
1
2
| String path = ZookeeperPathUtils.getDestinationServerRunning(destination);
zkClient.subscribeDataChanges(path, dataListener);
|
其中 dataListener 类型是 IZkDataListener，这是 zkclient 客户端提供的接口，定义如下：
1
2
3
4
5
6
| public interface IZkDataListener {
public void handleDataChange(String dataPath, Object data) throws Exception;
public void handleDataDeleted(String dataPath) throws Exception;
}
|
根据名称也能猜到，这两个方法用来监听 zookeeper 节点的变动，一个是数据变化，一个是数据删除。在 zkclient 包里面，有个 ConcurrentHashMap 给每一个 path 存储了 Set 集合的 IZkDataListener 。
而这个 dataListener 是在构造方法中创建的：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| public ServerRunningMonitor(){
// 创建父节点
dataListener = new IZkDataListener() {
public void handleDataChange(String dataPath, Object data) throws Exception {
MDC.put("destination", destination);
ServerRunningData runningData = JsonUtils.unmarshalFromByte((byte[]) data, ServerRunningData.class);
if (!isMine(runningData.getAddress())) {
mutex.set(false);
}
if (!runningData.isActive() && isMine(runningData.getAddress())) { // 说明出现了主动释放的操作，并且本机之前是active
releaseRunning();// 彻底释放mainstem
}
activeData = (ServerRunningData) runningData;
}
public void handleDataDeleted(String dataPath) throws Exception {
MDC.put("destination", destination);
mutex.set(false);
if (!release && activeData != null && isMine(activeData.getAddress())) {
// 如果上一次active的状态就是本机，则即时触发一下active抢占
initRunning();
} else {
// 否则就是等待delayTime，避免因网络瞬端或者zk异常，导致出现频繁的切换操作
delayExector.schedule(() -> initRunning(), delayTime, TimeUnit.SECONDS);
}
}
};
}
|
- 数据变化，会把拿到的数据设置为激活数据
- 如果之前本机是激活状态，则会释放
releaseRunning - 如果之前本机不是激活状态，设置
mutex = false
- 数据删除
- 如果上一次是本机激活状态，删除了那么本机还是会去抢占的
- 如果上一次本机不是激活状态，那么会延时去抢占（默认5秒），这个设计是因为网络或zk异常的时候，防止切换过于频繁
2.3.2.6 自动扫描机制
官方的说明：
| 参数名字 | 参数说明 | 默认值 |
|---|
| canal.auto.scan | 开启instance自动扫描 如果配置为true，canal.conf.dir目录下的instance配置变化会自动触发： a. instance目录新增： 触发instance配置载入，lazy为true时则自动启动 b. instance目录删除：卸载对应instance配置，如已启动则进行关闭 c. instance.properties文件变化：reload instance配置，如已启动自动进行重启操作 | true |
| canal.auto.scan.interval | instance自动扫描的间隔时间，单位秒 | 5 |
回归到代码：
1
2
3
4
5
6
7
8
9
| // 初始化monitor机制
autoScan = BooleanUtils.toBoolean(getProperty(properties, CanalConstants.CANAL_AUTO_SCAN));
if (autoScan) {
defaultAction = new InstanceAction() {
// ...
};
instanceConfigMonitors = MigrateMap.makeComputingMap(...)
}
|
canal.auto.scan = true 才会开启，开启后会创建 defaultAction 和 instanceConfigMonitors。
2.3.2.6.1 defaultAction
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| defaultAction = new InstanceAction() {
public void start(String destination) {
InstanceConfig config = instanceConfigs.get(destination);
if (config == null) {
// 重新读取一下instance config
config = parseInstanceConfig(properties, destination);
instanceConfigs.put(destination, config);
}
if (!embededCanalServer.isStart(destination)) {
// HA机制启动
ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
if (!config.getLazy() && !runningMonitor.isStart()) {
runningMonitor.start();
}
}
logger.info("auto notify start {} successful.", destination);
}
public void stop(String destination) {
// 此处的stop，代表强制退出，非HA机制，所以需要退出HA的monitor和配置信息
InstanceConfig config = instanceConfigs.remove(destination);
if (config != null) {
embededCanalServer.stop(destination);
ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
if (runningMonitor.isStart()) {
runningMonitor.stop();
}
}
logger.info("auto notify stop {} successful.", destination);
}
public void reload(String destination) {
// 目前任何配置变化，直接重启，简单处理
stop(destination);
start(destination);
logger.info("auto notify reload {} successful.", destination);
}
@Override
public void release(String destination) {
// 此处的release，代表强制释放，主要针对HA机制释放运行，让给其他机器抢占
InstanceConfig config = instanceConfigs.get(destination);
if (config != null) {
ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
if (runningMonitor.isStart()) {
boolean release = runningMonitor.release();
if (!release) {
// 如果是单机模式,则直接清除配置
instanceConfigs.remove(destination);
// 停掉服务
runningMonitor.stop();
if (instanceConfigMonitors.containsKey(InstanceConfig.InstanceMode.MANAGER)) {
ManagerInstanceConfigMonitor monitor = (ManagerInstanceConfigMonitor) instanceConfigMonitors.get(InstanceConfig.InstanceMode.MANAGER);
Map<String, InstanceAction> instanceActions = monitor.getActions();
if (instanceActions.containsKey(destination)) {
// 清除内存中的autoScan cache
monitor.release(destination);
}
}
}
}
}
logger.info("auto notify release {} successful.", destination);
}
};
|
- start 方法：
- 先从缓存加载下配置，如果不存在加载一次配置文件
- 判断
embededCanalServer 是否启动，未启动的话会进行 HA 机制的监听启动，这里就调用到了 ServerRunningMonitor#start 方法
- stop 方法：
- instanceConfigs 移除 instance 配置
- 如果存在的话，调用
embededCanalServer#stop 停止 CanalInstance。 - 停止运行中的
ServerRunningMonitor，实际也是停止服务。
- reload 方法：
- release 方法：
- 如果这个 instance 配置是在的并且监听运行中，那么尝试释放
- 如果发现没有 zkClient，释放结果是 false，会移除 instanceConfigs 中 instance 配置，暂停监听即停止服务。
- 清除 ManagerInstanceConfigMonitor 中的缓存。
2.3.2.6.2 instanceConfigMonitors
代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

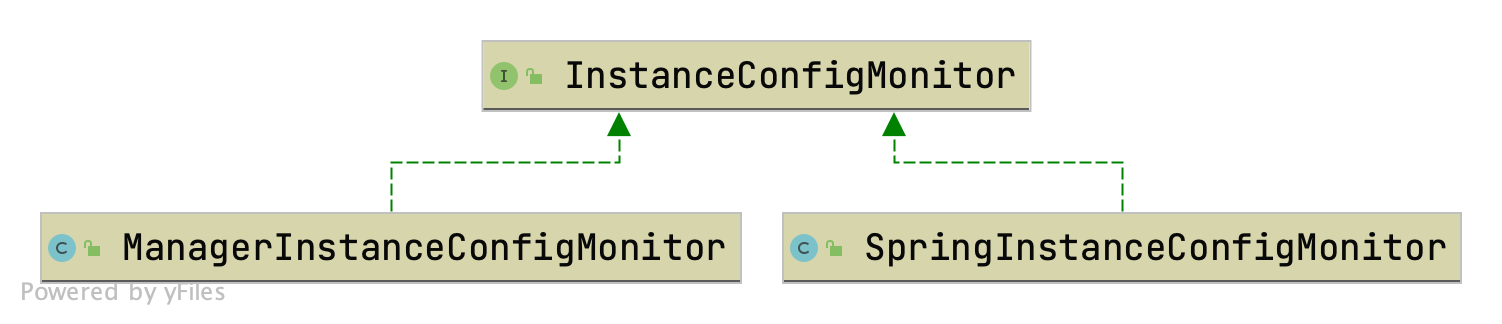

| instanceConfigMonitors = MigrateMap.makeComputingMap(mode -> {
int scanInterval = Integer.valueOf(getProperty(properties,
CanalConstants.CANAL_AUTO_SCAN_INTERVAL,
"5"));
if (mode.isSpring()) {
SpringInstanceConfigMonitor monitor = new SpringInstanceConfigMonitor();
monitor.setScanIntervalInSecond(scanInterval);
monitor.setDefaultAction(defaultAction);
// 设置conf目录，默认是user.dir + conf目录组成
String rootDir = getProperty(properties, CanalConstants.CANAL_CONF_DIR);
if (StringUtils.isEmpty(rootDir)) {
rootDir = "../conf";
}
if (StringUtils.equals("otter-canal", System.getProperty("appName"))) {
monitor.setRootConf(rootDir);
} else {
// eclipse debug模式
monitor.setRootConf("src/main/resources/");
}
return monitor;
} else if (mode.isManager()) {
ManagerInstanceConfigMonitor monitor = new ManagerInstanceConfigMonitor();
monitor.setScanIntervalInSecond(scanInterval);
monitor.setDefaultAction(defaultAction);
String managerAddress = getProperty(properties, CanalConstants.CANAL_ADMIN_MANAGER);
monitor.setConfigClient(getManagerClient(managerAddress));
return monitor;
} else {
throw new UnsupportedOperationException("unknow mode :" + mode + " for monitor");
}
});
|
配置内容：
1
2
3
4
5
| canal.auto.scan = true
canal.auto.scan.interval = 5
# 扫描的路径
canal.conf.dir = ../conf
|
- 默认是5秒扫描一次
- 根据之前提到过的模式有关
- SPRING 模式：
SpringInstanceConfigMonitor - MANAGER 模式：
ManagerInstanceConfigMonitor
监听模式都是实现了接口 InstanceConfigMonitor
1
2
3
4
5
6
| public interface InstanceConfigMonitor extends CanalLifeCycle {
void register(String destination, InstanceAction action);
void unregister(String destination);
}
|
它有两个方法，一个注册，一个取消注册，不过我看了下 unregister 压根就没有调用的地方，所以是无法停止的，你只要删除掉不需要的目录即可。而 register 也就一处引用，就在下面的 CanalController#start 方法中，如果是自动扫描的话会用到。
两个实现类的逻辑相差不大，不再展开分析，它们都是缓存了配置，然后在 start 方法里面有监听的逻辑，SPRING 模式在一个扫描指定路径下的文件，MANAGER 模式通过HTTP请求和 admin 交互，请求是 /api/v1/config/instances_polling?md5=&ip=&port=，它也是在下面 CanalController#start 被触发。
2.3.2 核心 CanalController#start 方法
等了好久终于到这个启动方法了，从 com.alibaba.otter.canal.deployer.CanalLauncher#main – com.alibaba.otter.canal.deployer.CanalStarter#start – com.alibaba.otter.canal.deployer.CanalController#start
2.3.2.1 代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| public void start() throws Throwable {
logger.info("## start the canal server[{}({}):{}]", ip, registerIp, port);
// 创建整个canal的工作节点
final String path = ZookeeperPathUtils.getCanalClusterNode(registerIp + ":" + port);
initCid(path);
if (zkclientx != null) {
this.zkclientx.subscribeStateChanges(new IZkStateListener() {
public void handleStateChanged(KeeperState state) throws Exception {
}
public void handleNewSession() throws Exception {
initCid(path);
}
@Override
public void handleSessionEstablishmentError(Throwable error) throws Exception {
logger.error("failed to connect to zookeeper", error);
}
});
}
// 优先启动embeded服务
embededCanalServer.start();
// 尝试启动一下非lazy状态的通道
for (Map.Entry<String, InstanceConfig> entry : instanceConfigs.entrySet()) {
final String destination = entry.getKey();
InstanceConfig config = entry.getValue();
// 创建destination的工作节点
if (!embededCanalServer.isStart(destination)) {
// HA机制启动
ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
if (!config.getLazy() && !runningMonitor.isStart()) {
runningMonitor.start();
}
}
if (autoScan) {
instanceConfigMonitors.get(config.getMode()).register(destination, defaultAction);
}
}
if (autoScan) {
instanceConfigMonitors.get(globalInstanceConfig.getMode()).start();
for (InstanceConfigMonitor monitor : instanceConfigMonitors.values()) {
if (!monitor.isStart()) {
monitor.start();
}
}
}
// 启动网络接口
if (canalServer != null) {
canalServer.start();
}
}
|
- 跳过 canalMQProducer
- zk 交互，路径是 /otter/canal/cluster/{0}，其中 {0} 是 IP ＋ 端口，会有多次的
initCid 去创建这个路径
1
2
| [zk: localhost:2181(CONNECTED) 92] ls /otter/canal/cluster
[30.11.176.127:11111]
|
启动 embededCanalServer，里面会创建 canalInstance，在 server 篇幅展开。
如果没启动，HA 机制监听逻辑会再触发一遍（重复代码，可以提成一个方法）
如果自动扫描，就会注册变化监听，并且会启动整个配置的监听以及每一个 instance 的监听。
CanalServerWithNetty 模式启动，监听客户端的请求，让客户端能获取到 binlog 的变化。
三、总结
- deployer 做了配置的读取，instance 的配置读取方式
- deployer 做了配置的变化监听，做了完整的启动|停止，新增|删除操作
- deployer 确认 server 启动是单机还是集群，集群的话依赖 Zookeeper
- deployer 把 server 拉起来，去监听客户端请求
四、参考
http://www.tianshouzhi.com/api/tutorials/canal/381
https://github.com/alibaba/canal/wiki/AdminGuide
https://github.com/alibaba/canal/wiki/canal%E4%BB%8B%E7%BB%8D
